半導體廢水處理方法
來源：本站日期：2022-11-08 01:00:34 瀏覽：1545
電子半導體的迅速發展，有利有弊，為什麽這麽說呢？電子市場的擴容對於工業、企業發展是一種驅動力，推動了經濟社會的發展，但製造行業擴大，加工廠增加，電子半導體廢水排量增加，半導體廢水並不是隨意可以排放的，那麽半導體廢水處理方法有哪些呢？
樱桃视频污污污小編今天主要介紹一下半導體工業廢水處理方法，半導體廢水處理主要是用於半導體生產企業在生產過程中產生的廢水處理和回收利用。
半導體工業是一個十分依賴水資源的行業，也是高耗水的行業，尤其在目前，水資源有限的情形下，限水、缺水對半導體生產企業的營運產生巨大壓力。
因此，對半導體生產企業節約用水的研究與實踐，有助於提升用水效益，降低用水成本。目前，節約用水、中水回用、廢水的回收利用已成為半導體業者應對缺水危機的重要措施，特別是廢水的回收利用，既能減少對水資源的需求，又能降低企業的生產成本，同時也減少對環境的汙染。
針對電子半導體汙水處理方法有很多，生化法、物理法、物化法、化學法等等，都可以根據半導體廢水水質情況進行處理，但吸附法、冷凍法、離子交換樹脂法、超濾法、電滲析法，在進行廢水處理時，相對成本較高，廢水去除達標排放率相對比較低。
電子半導體生產工藝複雜，工藝步驟高達300餘步，同時會使用多種化學試劑以及特殊氣體，主要生產工序包括：矽片清洗、氧化、擴散、化學氣相沉積、光刻、去膠、幹法刻蝕、濕法刻蝕、離子注入、金屬化鍍膜、化學機械拋光等等。

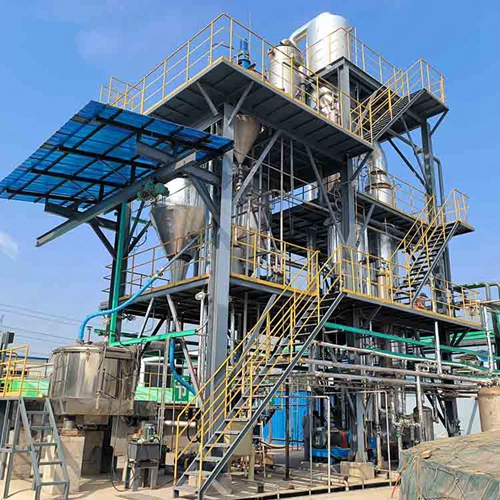

生產工序不同，所產生的電子半導體生產廢水也略有差異，對於產生的電鍍廢水、含氟廢水、重金屬廢水等，樱桃视频污污污針對電子半導體廢水產生途徑以及根據半導體廢水的回收利用，選擇采用膜回收+蒸發結晶工藝。
對於半導體生產過程中，其他工序中產生的一些有機廢水、衝洗廢水，其含鹽量或者含重金屬物質偏低時，可以考慮采用化學藥劑、生化法或者沉澱法等一些簡單的處理方式。
實際上每一種半導體廢水處理方法，都有其與眾不同的優點，大夥兒需要依據自身的水質情況，挑選更為合適自身的解決辦法。
