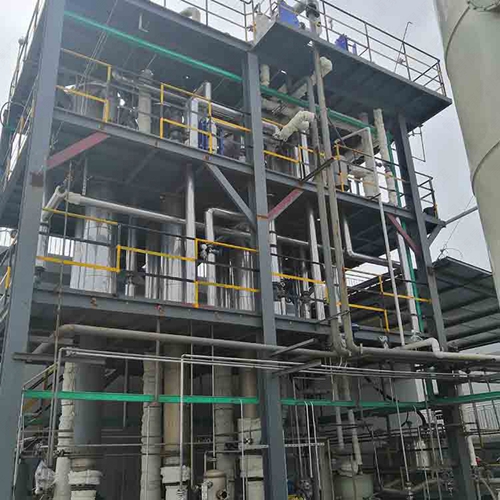

雙效降膜式濃縮設備如何設計？
來源：本站日期：2022-11-18 02:52:24 瀏覽：1261
降膜式蒸發器在化工、濕法冶金、食品、中藥濃縮行業應用越來越多，很多企業開始采用雙效降膜式濃縮設備，今天康景輝小編和大家一起聊聊雙效降膜式濃縮設備如何設計。
一、降膜式濃縮設備特點
降膜式濃縮設備是一種單程非循環膜式蒸發濃縮設備，其膜式原理決定了整套降膜式濃縮設備具有傳熱效率高、溫差損失小、物料加熱時間短、不易變質、易於多小操作、能耗低，設備體積小的特點。
雙效降膜式濃縮設備如何設計呢？雙效降膜式濃縮設備設計工藝過程需要有哪些準備呢？
二、雙效降膜式濃縮設備設計
除了業主方要求的性能和提供的基礎數據以外，需要準備的數據還有工藝物料的成分、濃度、密度、原液溫度、溶解度、比熱容、飽和蒸汽壓力、沸點、導熱係數、表麵張力、動力粘度、汙垢熱阻、腐蝕性，擬選用材質的導熱係數，物料需要濃縮到的濃度，新蒸汽的溫度、壓力等。
1、工藝流程的確定
工藝流程按加料方式分為順流、逆流、平流、錯流等四種。
順流流程在物料熱能回收方麵通常優於逆流流程，且由於物料靠自壓進入下一效，電能消耗較逆流流程低，然而，其缺點也是顯而易見的；
隨著工藝物料濃度的降低，粘度上升，單效總傳熱係數下降較快，導致蒸發器總傳熱麵積較大；低溫效物料易結垢，傳熱表麵垢層增長快，進一步影響蒸發器運行產能。
2、效數的確定
效數的確定受設備投資和傳熱溫差的影響。通常，一旦新蒸汽溫度確定，總傳熱溫差即確定，因為多效蒸發器的真空度是基本確定的。
效數增加，雖能減少蒸汽消耗，一定的傳熱溫差卻要分配到更多的效，總傳熱麵積就會增加，單位傳熱麵積蒸發強度隨之降低，設備投資增加。
當節能收益減去運行成本支出小於等於設備投資支出時，則不應再增加效數。此外，如果效數過多，單效傳熱溫差如果低於5℃，一旦傳熱麵出現結垢，傳熱受阻，整個蒸發器機組產能會大幅度下降。
3、工藝物料與熱量衡算
主流的計算方法有等麵積法、等壓差法、最小傳熱麵積法三種。等麵積和等壓差法都是早期的計算方法，而如今應用較多的的計算方法應該是最小傳熱麵積法，廠家在計算過程中還考慮了低能耗的因素。
4、設備結構的工藝計算
管式降膜蒸發器主要由加熱室、分離室、布膜器、霧沫分離器以及配套管道組成。蒸發器運行的穩定性和可靠性離不開這些部件的正確設計和協調性。
5、輔助設備的物料和熱量衡算
通常還需要給配套輔助設備的供應商提供采購選型所需的主要參數，如真空泵的抽氣溫度、壓力、流量，離心泵輸送的液體流量、成分、溫度、壓力，相關儀表的工藝要求等。
