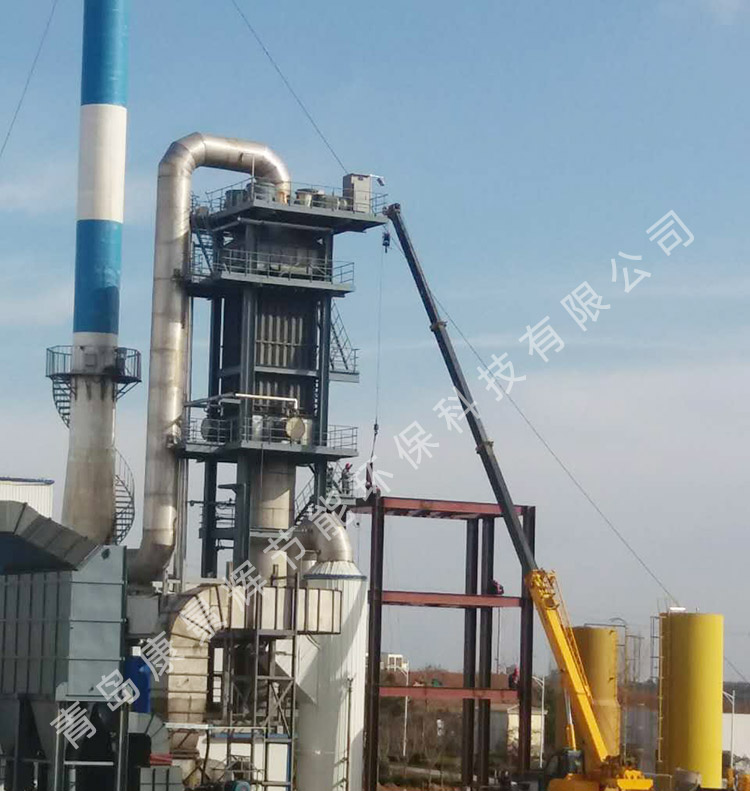

雙列管MVR蒸發器處理脫硫脫硝廢水處理案例



項目名稱：脫硫脫硝廢水處理案例
蒸發器類型：雙列管MVR蒸發器
設備規格：處理量360T/D
項目概述：
水質特點與工藝分析：
含鹽廢水成分複雜，包括各種無機鹽離子以及COD和懸浮物等,會對係統造成堵塞以及腐蝕,所以針對廢水的成分, 本項目采用列管式換熱器。



蒸發係統的流程：
原液首先進入預處理係統去除絕大部分COD後再進入預熱係統預熱。
進入預熱係統後，混合液和加熱器的鮮蒸汽冷凝水預熱；
進入蒸發係統的物料經過循環泵的作用，在加熱室循環加熱，然後在分離器蒸發分離，沸騰蒸發的蒸汽上升，濃縮液停留在係統內；當晶漿濃度達到設計值時排出分離器；晶漿進入稠厚器，然後進入離心機分離，得到固體產出，母液全外排。
二次蒸汽流程：
加熱器熱源：外接飽和鮮蒸汽
蒸發產生的二次蒸汽夾帶有少量的液滴，這些髒的二次蒸汽上升，進入除霧器，通過逆流洗滌，將二次蒸汽中夾帶的微小液滴洗滌出來，重新進入料液。被洗掉霧沫的二次蒸汽，進入下一效加熱器的蒸汽側。
外接飽和鮮蒸汽換熱後冷凝成水，去往預熱器為原料預熱
