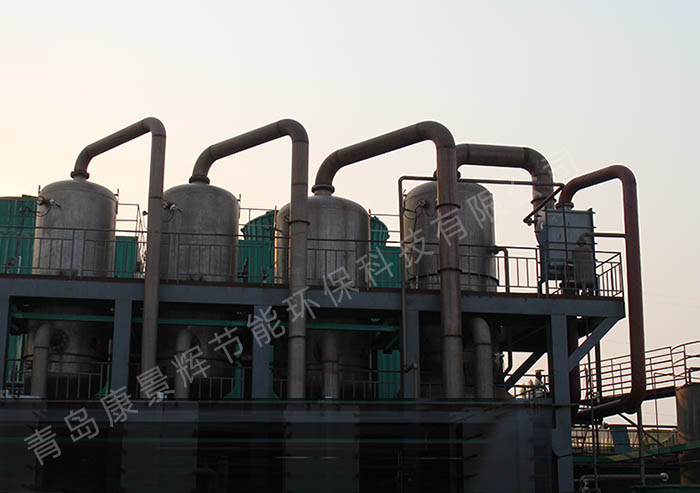

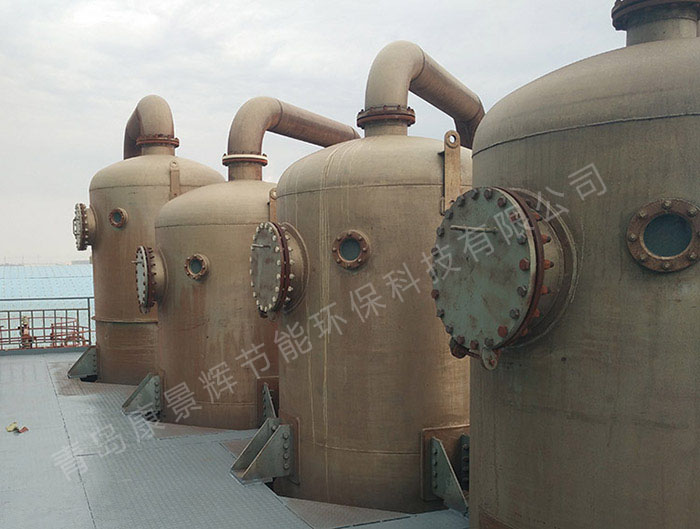

四效蒸發器處理橡膠助劑行業廢水
來源：本站日期：2018-08-29 06:13:17 瀏覽：3838
項目名稱：某橡膠助劑廢水處理工程方案
蒸發器類型：四效蒸發器
設備規格：處理量550t/d
項目概述：橡膠助劑廢水成分複雜，含有大量的硫酸鈉等鹽類，廢水處理難度大。本項目針對水質條件采用四效強製循環蒸發器。
工藝流程描述
四效蒸發係統的流程：
原水→預熱係統→進入四效蒸發器→晶漿液→離心機→固體產出；
原液首先和返回的母液進入預熱係統。
進入預熱係統後，混合液和一效加熱器的鮮蒸汽冷凝水預熱；
預熱後的物料按三效順流的工藝，首先進入第一效。
進入一效蒸發器係統的物料經過循環泵的作用，在加熱室循環加熱，然後在分離器蒸發分離，沸騰蒸發的蒸汽上升，濃縮液停留在係統內；
當第二效需要加料時，自控係統會自動把一效的濃縮液送入第二效；
當第三效需要加料時，自控係統會自動把二效的濃縮液送入第三效；
當第四效需要加料時，自控係統會自動把三效的濃縮液送入第四效；
當第四效晶漿濃度達到設計值時排出分離器；
晶漿進入離心機離心分離，得到固體，母液返回預熱係統；
二次蒸汽流程：
一效加熱器熱源：外接飽和鮮蒸汽
二效加熱器熱源：一效二次蒸汽
三效加熱器熱源：二效二次蒸汽
四效加熱器熱源：三效二次蒸汽
蒸發產生的二次蒸汽夾帶有少量的液滴，這些髒的二次蒸汽上升，進入除霧器，通過逆流洗滌，將二次蒸汽中夾帶的微小液滴洗滌出來，重新進入料液。被洗掉霧沫的二次蒸汽，進入下一效加熱器的蒸汽側。
外接飽和鮮蒸汽換熱後冷凝成水，去往預熱器為原料預熱。
四效二次蒸汽進入冷凝器冷凝。
