硝酸鈉蒸發結晶案例
來源：本站日期：2021-03-30 05:26:34 瀏覽：3399
項目名稱：硝酸鈉蒸發結晶項目
蒸發器類型：三效蒸發結晶器
設備規格：處理量200t/d
項目概述：
水質特點及工藝分析：
硝酸鈉廢水處理屬於含鹽廢水，溶液中主要含有硝酸鈉，樱桃视频污污污蒸發器針對廢水的成分, 設計為列管式換熱器，三效蒸發結晶工藝。
硝酸鈉廢水處理先采用三效逆流蒸發濃縮工藝進行蒸發濃縮，蒸發濃縮後的濃縮液再利用真空結晶器進行閃蒸結晶，閃蒸過程中產生的固液混合物利用離心機進行離心分離，分離出的固體物料利用幹燥器進行幹燥，產品再包裝作為產品。
分離出的母液返回三效逆流蒸發係統，實現無汙染排放。
蒸發濃縮、閃蒸結晶過程中產生的蒸汽再進行冷凝回收，回收的達到水質標準的冷凝水可以直接排放或者返回主係統再利用。
三效蒸發結晶器技術要點：
1、蒸發濃縮係統采用三效蒸發結晶器將加熱蒸汽通入一效蒸發器，溶液受熱而沸騰，產生的二次蒸汽可當作加熱蒸汽，引入另一個蒸發器，製藥後者蒸發室壓力和溶液沸點均較原來蒸發器中的為低，則引入的二次蒸汽即能起加熱熱源的作用，依次類推，產生循環利用，於多次重複利用了熱能，顯著地降低了熱能耗用量，這樣大大降低了成本，也增加了效率。
2、蒸發濃縮係統采用逆流工藝：加熱蒸汽依次進入一、二、三效蒸發器，而含有硝酸鈉的廢水經預熱後首先進入三效蒸發器，再依次進入二、一效蒸發器，硝酸鈉濃縮溶液在一效蒸發器高溫出料，出料時沒有大量的結晶析出，有效的保證了一效蒸發器在無結晶或含少量結晶的狀態下運行，延長了蒸發器的生產使用周期，此外由於係統出料無結晶或者含有少量階級那個，很大程度的減少了物料輸送堵塞的情況。
3、閃蒸結晶：結晶采用閃蒸結晶的方式進行結晶，蒸發濃縮後的高溫硝酸鈉溶液進入真空閃蒸結晶器的閃蒸罐，閃蒸後的溶液在結晶器內循環，閃蒸汽相部分進入冷凝器進行冷凝回收。此種結晶器屬於母液循環式，它的優點在於循環液中基本不含晶粒，從而避免發生葉輪與晶粒間的接觸成核現象，再加上結晶室的粒度分級作用，使這種結晶器所產生的晶體大而均勻，相比於冷卻結晶形式更節能，更不易堵塞和結疤。
4、冷凝水回收：一效蒸發器利用生蒸汽的熱量進行蒸發濃縮，生蒸汽在一效蒸發器的殼程內冷凝後，進入冷凝水預熱器再次預熱物料，實現了能量再利用；降溫後的冷凝水預熱器再次預熱物料，實現了能量再利用；降溫後的冷凝水既可以進入鍋爐房再利用，也可以在係統內再利用。
三效蒸發結晶係統實現了硝酸鈉生產的連續、穩定、環保、投資低、消耗低的目標。
硝酸鈉廢水處理及回收係統在處理過程中基本實現了固、液、氣的零排放，汽相部分均冷凝回收、液相部分均收集後再利用，固相部分作為產品出售。

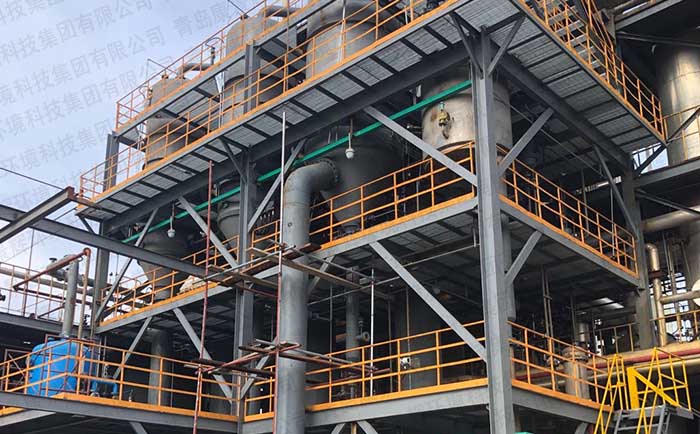

案例實拍
